Questão de Redes de Computadores — Cabeamento — FUNDATEC 2014

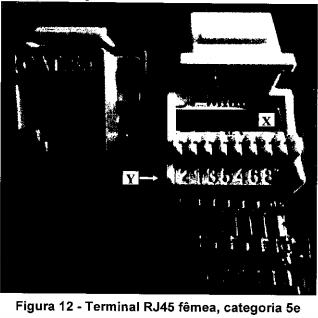

A questão baseia-se na Figura 12, que mostra dois terminais RJ45 fêmea categoria 5e, para tomada de telecomunicações, padrão EIAITIA 568 A ou B. Nessa Figura, se inseriu, intencionalmente, no local apontado pela seta nº "X", um retângulo para ocultar os símbolos existentes nesse local. Observa-se que o termina! apontado pela seta "Y” tem os números "2", "4", "3", "5", "4", "6", "8" e "7", marcados em sua base plástica, de modo a auxiliar o Técnico em Informática na inserção dos fios metálicos do cabo par trançado nesses locais.A Figura 12, mostra dois terminais RJ45 fêmea Cat 5e (UTP Cat 5e), padrão EIASTIA 568 A ou B, que são utilizados para serem fixados em tomadas de telecomunicações. Nesse caso, sobre o terminal RJ 45, apontado pela seta "Y", pode-se afirmar que, segundo o padrão EIA/TIA:l. 568 A, no local marcado com o número 1, deve-se inserir o fio metálico, do cabo de rede UTP Cat 5e, de cor branco com verde.Il. 568 A, no local marcado com o número 4, deve-se inserir o fio metálico, do cabo de rede UTP Cat 5e, de cor azul (sólida).IIl. 568 B, no local marcado com o número 4, deve-se inserir o fio metálico, do cabo de rede UTP Cat 5e, de cor azul (sólida).Quais estão corretas?

1. AApenas.
2. BApenasle ll.
3. CApenas l e III.
4. DApenas ll e Ill.
5. EI, ll e Ill.
