Questão de Redes de Computadores — Cabeamento — FUNDATEC 2014

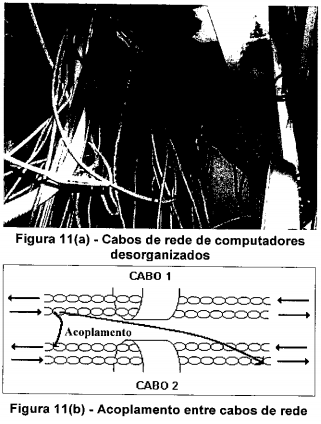

A questão baseia-se nas Figuras 11(a) e 11(b). A Figura 11(a) mostra diversos cabos de rede par trançado categoria Se (UTP Cat 5e) completamente desorganizados, misturados e sem respeitar a distância horizontal máxima permitida para esses tipos de cabos, segundo as normas EIAÍTIA 568-B, para cabeamento estruturado. A Figura 11(b) mostra, esquematicamente, dois cabos de rede do tipo par trançado distintos, chamados de "CABO 1" e "CABO 2", onde a proximidade entre esses cabos causou o acoplamento magnético.Na Figura 11(a) observa-se uma rede cabeada, composta por cabos de rede categoria Se (UTP Cat 5e), construída de forma completamente equivocada. Nessa rede os cabos estão desorganizados, embolados e desrespeitando a distância máxima prevista nas normas EIASTIA 568-B, para cabeamento horizontal. Em redes desse tipo, pode acontecer de um cabo de rede, como por exemplo o "CABO 1", mostrado esquematicamente na Figura 11(a), interagir com o "CABO 2", devido a força do seu sinal e pela sua proximidade, seja pelo efeito indutivo ou capacitivo, levando ao acoplamento entre tais cabos de rede, acarretando a interferência indesejada de um canal de transmissão no outro. Nesse caso, esse problema de interferência indesejada de um cabo de rede no outro, nas condições descritas nesse enunciado, é chamado de:

1. Aruído diferencial.
2. Bruído longitudinal.
3. Calien crosstalk.
4. Dfading.
5. Ejitter e wander.
