Questão de Engenharia Mecânica — Mecânica dos Sólidos — FUNDEP (Gestão de Concursos) 2014

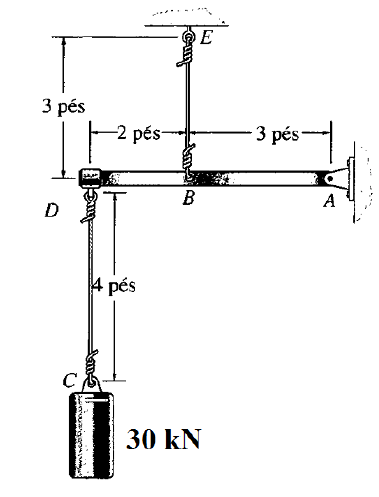

Observe a figura que ilustra a montagem de uma barra horizontal ABD que sustenta um peso de 30 kN na extremidade D por meio de um cabo CD. A barra se encontra suspensa por um mancal em A e um cabo BE.Considerando a área do cabo BE 0,002 m² , a tensão de tração atuante nele é:

1. A50 MPa.
2. B25 MPa.
3. C30 MPa.
4. D15 MPa.
