Questão de Engenharia Mecânica — Mecânica dos Sólidos — FUNDEP (Gestão de Concursos) 2014
Engenharia MecânicaMecânica dos Sólidos
- Código
- qq064737
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- COPASA
- Ano
- 2014
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenharia Mecânica

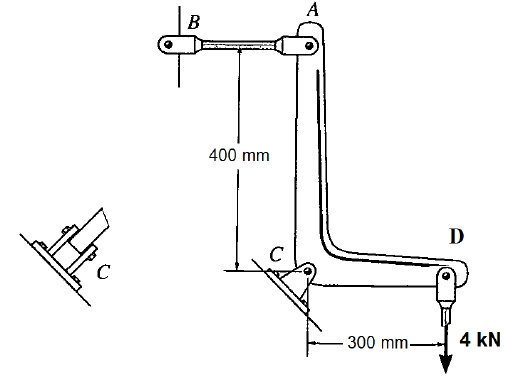

Observe a figura que mostra a montagem do braço ACD, suspenso por um mancal em C e acoplado a uma haste horizontal em A. O braço suporta uma carga de 4 kN aplicada na extremidade D.
Considerando a tensão de cisalhamento admissível do material do pino no mancal C 0,5 MPa, a área da seção transversal do pino C, que sustenta a carga de 4 kN, é:
Considerando a tensão de cisalhamento admissível do material do pino no mancal C 0,5 MPa, a área da seção transversal do pino C, que sustenta a carga de 4 kN, é:- A0,0025 m² .
- B0,001 m² .
- C0,005 m² .
- D0,010 m² .
