Questão de Engenharia Mecânica — Mecânica dos Sólidos — FUNDEP (Gestão de Concursos) 2014

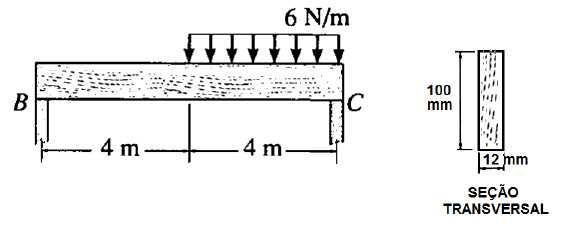

Observe a figura que ilustra a montagem de uma viga de madeira de seção transversal retangular 12x100 mm. A viga está apoiada nas extremidades nos pontos B e C e sujeita ao carregamento distribuído indicado no desenho. A distância entre os apoios é de 8 metros.A tensão máxima de flexão atuante na viga devido ao carregamento é:

1. A1,35 MPa.
2. B2,7 MPa.
3. C27 MPa.
4. D0,675 MPa.
