Questão de Mecânica — Desenho Técnico Mecânico — FUNDEP (Gestão de Concursos) 2014

MecânicaDesenho Técnico Mecânico
Código
qq064744
Banca
FUNDEP (Gestão de Concursos)
Órgão
COPASA
Ano
2014
Nível
Superior
Cargo
Analista de Saneamento - Engenharia Mecânica

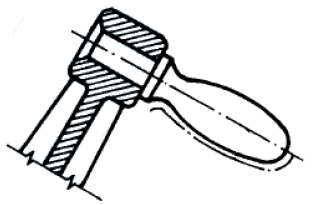

Observe o desenho ilustrado na figura. Considerando-se que ele foi executado de acordo com a norma NBR 8403 (Aplicação de linhas em desenhos – tipos de linhas – larguras de linhas), assinale a alternativa que apresenta CORRETAMENTE a denominação das linhas usadas na execução do desenho.Imagem associada para resolução da questão
  1. AContínua larga, contínua estreita, contínua estreita em ziguezague, traço ponto estreita, traço e ponto largo.
  2. BContínua larga, contínua estreita, contínua estreita em ziguezague, tracejada estreita, traço e ponto largo.
  3. CContínua larga, contínua estreita, contínua estreita a mão livre, traço ponto estreita, traço e ponto largo.
  4. DContínua larga, contínua estreita, tracejada larga, traço ponto estreita, traço e ponto largo.
Revelar gabarito e comentário

GabaritoA — Contínua larga, contínua estreita, contínua estreita em ziguezague, traço ponto estreita, traço e ponto largo.
