Questão de Engenharia Mecânica — Processos de Fabricação — FUNDEP (Gestão de Concursos) 2014

Engenharia MecânicaProcessos de Fabricação
Código
qq064751
Banca
FUNDEP (Gestão de Concursos)
Órgão
COPASA
Ano
2014
Nível
Superior
Cargo
Analista de Saneamento - Engenharia Mecânica

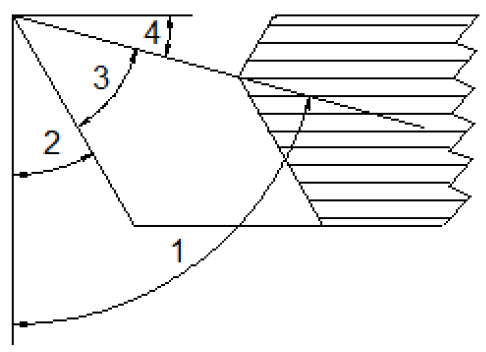

A figura abaixo representa uma ferramenta de corte utilizada em plaina limadora para usinagem dos metais. A numeração indica o posicionamento dos ângulos fundamentais de corte.Imagem associada para resolução da questãoAssinale a alternativa que apresenta CORRETAMENTE os ângulos fundamentais de corte dessa ferramenta.
  1. A1=ângulo de ponta, 2=ângulo de aresta, 3=ângulo obtuso e 4=ângulo inverso.
  2. B1=ângulo de folga, 2=ângulo central, 3=ângulo de incidência e 4=ângulo de saída.
  3. C1=ângulo principal, 2=ângulo lateral, 3=ângulo de gume e 4=ângulo secundário.
  4. D1=ângulo de corte, 2=ângulo de folga, 3=ângulo de cunha e 4=ângulo de saída.
Revelar gabarito e comentário

GabaritoD — 1=ângulo de corte, 2=ângulo de folga, 3=ângulo de cunha e 4=ângulo de saída.
