Questão de Engenharia Mecânica — Sistemas Mecânicos — FUNDEP (Gestão de Concursos) 2014
Engenharia MecânicaSistemas Mecânicos
- Código
- qq064752
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- COPASA
- Ano
- 2014
- Nível
- Superior
- Cargo
- Analista de Saneamento - Engenharia Mecânica

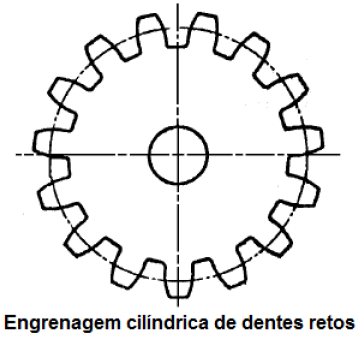

A figura abaixo é o desenho de uma engrenagem cilíndrica de dentes retos, perfil evolvente não corrigido com ângulo de pressão de 20º, módulo = 3,50mm.
Assinale a alternativa que apresenta CORRETAMENTE as medidas do diâmetro externo e diâmetro primitivo, respectivamente, dessa engrenagem.
Assinale a alternativa que apresenta CORRETAMENTE as medidas do diâmetro externo e diâmetro primitivo, respectivamente, dessa engrenagem.- A59,50mm e 50,50mm.
- B69,50mm e 52,50mm.
- C59,50mm e 52,50mm.
- D52,50mm e 47,50mm.
