Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNRIO 2014

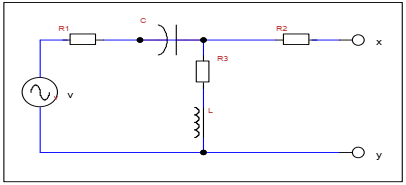

Dado o circuito abaixo, determine a impedância Zth do circuito equivalente de Thevenin, visto dos terminais x e y.Dados: R1=10 Ω; R2=30 Ω ; R3=15 Ωv=10∠0°VC= -j15 ΩL =j15 Ω

1. A25-j3 Ω.
2. B40-j6 Ω.
3. C34 -j4 Ω.
4. D40-j5 Ω.
5. E45-j3Ω.
