Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNRIO 2014

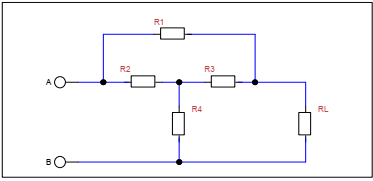

O circuito abaixo possui 5 (cinco) resistências R1, R2, R3, R4 e RL. A resistência equivalente RAB entre A e B será, aproximadamente:DadosR1 = 100 Ω ;R2 =200 Ω ; R3 =200 Ω ;R4 =400 Ω ;RL = 300 Ω

1. A320 Ω.
2. B430 Ω.
3. C239 Ω.
4. D283 Ω.
5. E520 Ω.
