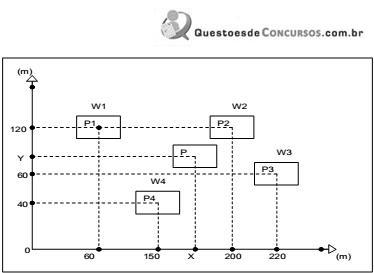

A figura a seguir, ilustra uma indústria que é formada por 04 (quatro) unidades de produção: P1 com potência W1, P2 com potência W2, P3 com potência W3 e P4 com potência W4. A origem das coordenadas é o Posto de Proteção Geral. Supondo que o ponto P seja o local adequado para a localização da subestação, sob o ponto de vista da carga, e que não há fatores arquitetônicos que influenciem na sua localização, calcule as coordenadas X e Y do ponto P em metros. Dados:W1=250 kVA; W2 = 500 kVA ; W3 = 750 kVA; W4 = 1000 kVA;As coordenadas do eixo horizontal e vertical estão em metros.

1. AX=162; Y=98.
2. BX=180; Y=85.
3. CX=175; Y=90.
4. DX=172; Y=70.
5. EX=178; Y=80.
