Questão de Engenharia Mecânica — Mecânica dos Sólidos — FUNRIO 2014

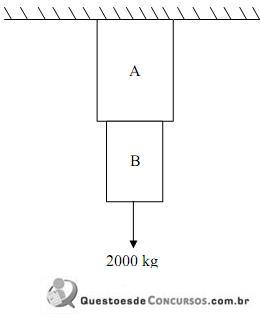

A figura abaixo representa 2 (duas) barras de seções retangulares, rigidamente ligadas entre si. A barra superior é de um material A, possui 5 m de comprimento e seção transversal de 50 cm² . A barra inferior é de um material B, possui 2 m de comprimento e seção transversal de 25 cm². Na extremidade da barra inferior, é aplicada uma carga axial de 2000 kg. Determine a tensão normal máxima na barra superior.Considerar:- aceleração da gravidade = 10 m/s ² ;- material A: peso específico = 8000 kg/m³ ; e- material B: peso específico = 10000 kg/m³ .

1. A4,0 MPa.
2. B4,5 MPa.
3. C4,4 MPa.
4. D8,0 MPa.
5. E4,8 MPa.
