Questão de Eletrônica — Eletrônica Analógica — IADES 2014

EletrônicaEletrônica Analógica
Código
qq071078
Banca
IADES
Órgão
METRÔ-DF
Ano
2014
Nível
Médio
Cargo
Técnico em Eletrônica

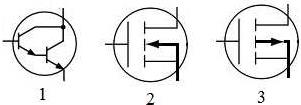

imagem-051.jpgOs símbolos apresentados são, respectivamente,
  1. A1: amplificador operacional; 2: MOSFET canal N; 3: MOSFET canal P.
  2. B1: transistor darlington; 2: MOSFET canal N; 3: MOSFET canal P.
  3. C1: transistor darlington; 2: MOSFET canal P; 3: MOSFET canal N.
  4. D1: FET; 2: MOSFET canal N; 3: MOSFET canal P.
  5. E1: FET; 2: MOSFET canal P; 3: MOSFET canal N.
Revelar gabarito e comentário

GabaritoB — 1: transistor darlington; 2: MOSFET canal N; 3: MOSFET canal P.

Link permanente: /questoes/qq071078
