Questão de Engenharia Mecânica — Planejamento e Informatização na Engenharia — IADES 2014

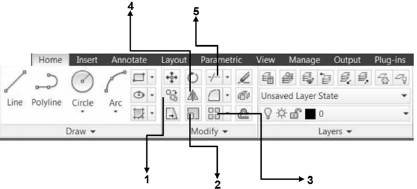

A representação técnica de uma engrenagem de dente reto é comumente conduzida em computador. Considerando o ambiente CAD e o software AUTOCAD 2013 ilustrado na figura apresentada, assinale a alternativa que indica o ícone mais adequado para desenhar o elemento mecânico supracitado no plano, a partir da seleção de um conjunto de linhas que representa apenas uma metade com relação a uma linha de referência que passa por seu eixo de simetria.

1. A1.
2. B2.
3. C3.
4. D4.
5. E5.
