Questão de Engenharia Mecânica — Mecânica dos Sólidos — IF-MT 2014

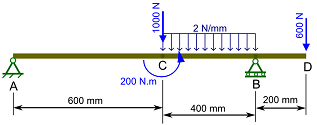

Uma viga é apoiada nos pontos A e B, conforme ilustra o esquema. No ponto C, há a ação de uma força de 1.000 N e um momento fletor de sentido anti-horário de 200 N.m. No ponto D, há uma força de 600 N. Na extensão dos pontos C e B da viga, a carga distribuída atuante é de 2 N/mm. As distâncias dos pontos nas vigas estão representadas em milímetros no esquema.A partir das informações dadas, assinale o diagrama de momento fletor correto dessa viga.

1. A
2. B
3. C
4. D
