Questão de Engenharia Mecânica — Sistemas Fluidomecânicos — IF-MT 2014
Engenharia MecânicaSistemas Fluidomecânicos
- Código
- qq081456
- Banca
- IF-MT
- Órgão
- IF-MT
- Ano
- 2014
- Nível
- Superior
- Cargo
- Professor - Engenharia de Controle e Automoção

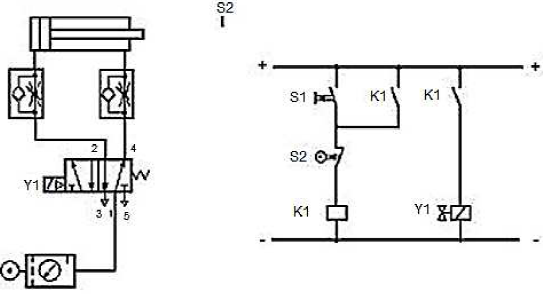

Observe o diagrama abaixo.
Assinale a alternativa que apresenta a sequência de funcionamento correta.
Assinale a alternativa que apresenta a sequência de funcionamento correta.- AAo pressionar o botão de pulso S1, o atuador de dupla ação inicia seu movimento de avanço, o qual se mantém avançando mesmo após o botão S1 ter sido liberado. O atuador retorna quando a haste do atuador acionar o fim de curso tipo rolete S2, desenergizando a bobina Y1, comutando a válvula direcional 5/2 vias pela força mecânica da mola. Nesse circuito também é possível obter velocidades diferentes de avanço e recuo do atuador através dos reguladores de fluxo unidirecional instalados no circuito.
- BAo pressionar o botão de pulso S1, o atuador de dupla ação inicia seu movimento de avanço, o qual se mantém avançando mesmo após o fim de curso S2 ter sido acionado. O atuador retorna quando acionar o botão S2, desenergizando a bobina Y1, comutando a válvula direcional 5/2 vias pela força mecânica da mola. Nesse circuito também é possível obter velocidades diferentes de avanço e recuo do atuador através dos reguladores de fluxo bidirecional instalados no circuito.
- CAo pressionar o botão de pulso S1, o atuador de simples ação inicia seu movimento de avanço, o qual se mantém avançando mesmo após o botão S1 ter sido liberado. O atuador retorna quando a haste do atuador acionar o fim de curso tipo rolete escamoteável S2, desenergizando a bobina Y1, comutando a válvula direcional 4/2 vias por pressão de ar comprimido. Nesse circuito também é possível obter velocidades diferentes de avanço e recuo do atuador através dos reguladores de fluxo bidirecional instalados no circuito.
- DAo pressionar o botão de pulso S1, o atuador de dupla ação inicia seu movimento de avanço, retornando sempre que o botão S1 for liberado. Para que o atuador realize todo o seu percurso, é necessário manter o botão S1 acionado, o qual retorna quando sua haste acionar o fim de curso tipo rolete S2, desenergizando a bobina Y1, comutando a válvula direcional 5/2 vias pela força mecânica da mola. Nesse circuito não é possível obter diferentes velocidades de avanço e recuo do atuador, pois os reguladores de fluxo instalados no circuito são de vazão fixa.
