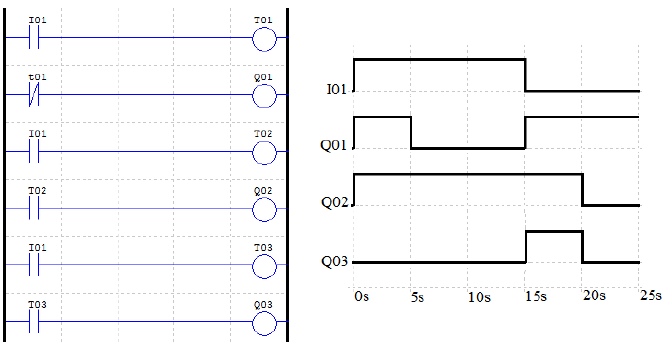

A programação ladder a seguir apresenta três saídas que são acionadas, cada uma delas, por um temporizador. Os temporizadores são comandados pela mesma entrada.
Com base nessa programação e no gráfico que mostra o comportamento das entradas e das saídas, qual o tipo de temporizadores utilizados, considerando que todos estão programados com tempo de 5 segundos?
Com base nessa programação e no gráfico que mostra o comportamento das entradas e das saídas, qual o tipo de temporizadores utilizados, considerando que todos estão programados com tempo de 5 segundos?- AT01 – Retardo na Energização, T02 – Retardo na Desenergização, T03 – Retardo na Energização.
- BT01 – Retardo na Desenergização, T02 – Retardo na Energização, T03 – Retardo na Energização.
- CT01 – Retardo na Desenergização, T02 – Retardo na Energização, T03 – Retardo na Desenergização.
- DT01 – Retardo na Energização, T02 – Retardo na Desenergização, T03 – Retardo na Desenergização.
