Questão de Eletroeletrônica — Instalações Elétricas em Eletroeletrônica — IF-SC 2014
EletroeletrônicaInstalações Elétricas em Eletroeletrônica
- Código
- qq082009
- Banca
- IF-SC
- Órgão
- IF-SC
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletroeletrônica

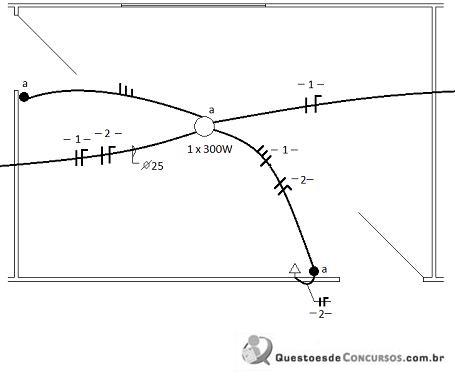

A elaboração de projetos de instalações elétricas é orientada pela utilização de símbolos gráficos e parâmetros que são descritos pelas normas técnicas geridas pela Associação Brasileira de Normas Técnicas (ABNT) como a NBR-5444 e NBR-5410, por exemplo. De acordo com essa normatização e de acordo com o extrato de um diagrama unifilar apresentado abaixo, todas as alternativas estão corretas, EXCETO uma, assinale-a.
- AExistem dois interruptores de duas sessões.
- BO diâmetro do eletroduto identificado é 25 mm.
- CO diâmetro dos eletrodutos não identificados é 15 mm.
- DA tomada está posicionada a 300 mm.
- EExistem dois interruptores three-way (ou paralelo).
