Questão de Engenharia Civil — Topografia — INSTITUTO INEAA 2014

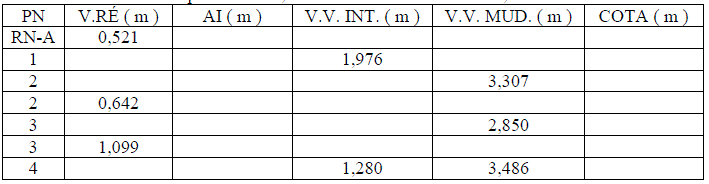

Analise os elementos da caderneta de nivelamento geométrico abaixo – poligonal aberta. Qual é o erro altimétrico em relação à Cota do ponto 4, ocorrido na execução do nivelamento, partindo-se do RN-A? Assinale uma das a alternativa abaixo. Dados : Cota do ponto 4 = 97,000 m e Cota do RN-A = 104,375 m.PN = Pontos Nivelados V. RÉ = Visada de Ré AI = Altura do Instrumento V. V. INT. = Visada Vante Intermediária V. V. MUD. = Visada Vante Mudança

1. A( ) 0 mm.
2. B( ) 4 mm abaixo.
3. C( ) 6 mm acima.
4. D( ) 4 mm acima.
5. E( ) 6 mm abaixo.
