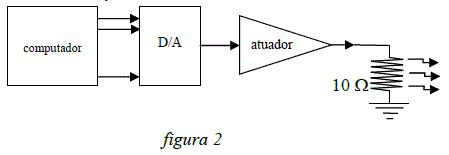

A figura 2 mostra um computador acionando a temperatura de um forno através de um aquecedor elétrico. A saída do D/A é em tensão de zero a 10 Volts e este tem resolução de 5 bits. O atuador é do tipo ON-OFF com saída PWM (Vmax = 100V e Vmin=0V) e sua razão cíclica (duty cycle) é proporcional à tensão de entrada. A resistência de saída é invariante com a temperatura na faixa de atuação escolhida.
Assinale a alternativa correta.
Assinale a alternativa correta.- A( ) com o valor de entrada no D/A igual a 00001 a potência térmica produzida é mínima, com o valor 10000 a potência de saída é máxima e com o valor de 00100 a potência produzida é a metade do valor máximo.
- B( ) com a saída do computador em 10000 a saída do D/A estará em um valor entre 4,5 e 5,5 V, a razão cíclica estará entre 75% e 100% do valor máximo.
- C( ) para se obter uma potência térmica média menor que 100 Watts pode-se usar o valor binário 00010 e para se obter uma potencia térmica média maior que 900 Watts pode-se usar o valor binário 11110.
- D( ) com a saída do D/A em 7,5 Volts a potência média transferida é de 250 Watts e o valor binário correspondente é 10011.
- E( ) Para se obter uma potência média de 500 Watts a razão cíclica deve ser de 50 % e o valor digital deve estar entre 00000 e 00111.
