Questão de Eletrônica — Eletrônica de Potência — NC-UFPR 2014

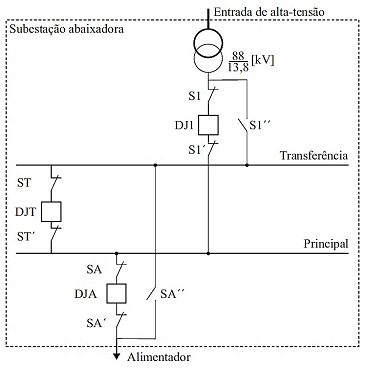

O arranjo de barra principal e barra de transferência, conforme ilustrado na figura apresentada ao lado, é uma forma de aumentar a flexibilidade das subestações de distribuição durante a manutenção de disjuntores, principalmente quando a continuidade de serviço é importante.Nesse contexto, as ações que devem ser tomadas para a manutenção do disjuntor DJA são:1. Fecha-se a chave seccionadora SA’’ do disjuntor DJA que será desligado.2. Transfere-se a proteção do disjuntor DJA para o disjuntor DJT.3. Fecha-se o disjuntor de transferência DJT, energizando-se o barramento de transferência.4. Fecha-se o disjuntor DJA e fecham-se suas chaves seccionadoras SA e SA’.5. Abra-se o disjuntor DJA e abrem-se suas chaves seccionadoras SA e SA’.6. Abre-se o disjuntor de transferência DJT e retorna-se a proteção ao disjuntor DJT.7. Abre-se a chave seccionadora SA’’.Assinale a alternativa que apresenta a ordem de operações, sem que haja interrupção de fornecimento de energia às cargas conectadas ao alimentador.

1. A2 – 1 – 5 – 4 – 7 – 6 – 3.
2. B3 – 1 – 5 – 4 – 2 – 6 – 7.
3. C5 – 2 – 3 – 1 – 4 – 7 – 6.
4. D3 – 1 – 5 – 2 – 4 – 7 – 6.
5. E6 – 1 – 5 – 2 – 7 – 4 – 3.
