Questão de Eletrônica — Análise de Circuitos — NC-UFPR 2014

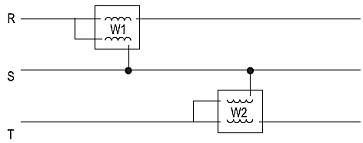

A potência ativa trifásica em um circuito a três fios pode ser medida utilizando-se dois wattímetros (método de Aron), conforme ilustra a figura ao lado.O wattímetro W1 indica 50 W, e o wattímetro W2 indica 150 W. Para essa configuração, indique a alternativa que apresenta a potência reativa total do circuito.Dado: √3 = 1,73.

1. A100 VAR.
2. B115 VAR.
3. C173 VAR.
4. D200 VAR.
5. E346 VAR.
