Questão de Eletrônica — Análise de Circuitos — NC-UFPR 2014

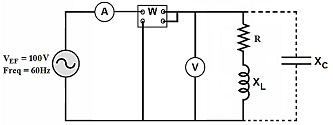

A figura ao lado apresenta uma carga RL série sendo alimentada por uma fonte CA de 100 V eficaz e 60 Hz. A carga RL é composta por um resistor de 40 Ω e uma reatância indutiva de 30 Ω.Com base na figura e nas informações apresentadas, considere as afirmativas abaixo:1. Somente o circuito RL série está sendo alimentado pela fonte; nesse caso, a corrente no amperímetro será de 2 A eficaz.2. Somente o circuito RL série está sendo alimentado pela fonte; nesse caso, a potência no wattímetro será de 160 W.3. Ao colocar em paralelo com a carga RL um capacitor com reatância capacitiva de 100 Ω, tem-se o aumento da corrente medida pelo amperímetro.4. Ao colocar em paralelo com a carga RL um capacitor com reatância capacitiva de 100 Ω, tem-se a redução da potência medida pelo wattímetro.Assinale a alternativa correta.

1. ASomente as afirmativas 1 e 2 são verdadeiras.
2. BSomente as afirmativas 2 e 4 são verdadeiras.
3. CSomente as afirmativas 3 e 4 são verdadeiras.
4. DSomente as afirmativas 1, 2 e 3 são verdadeiras.
5. EAs afirmativas 1, 2, 3 e 4 são verdadeiras.
