Questão de Engenharia Civil — Estruturas — UFMT 2014

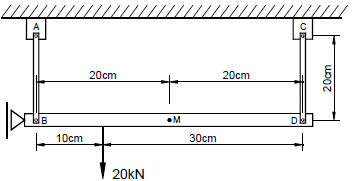

A figura abaixo ilustra um sistema formado por uma barra rígida (BD) sustentada por duas barras com seção transversal quadrada de 1,0 cm² de área. O módulo de elasticidade das barras AB e CD é igual a 5 GPa e 2,5 GPa, respectivamente.Ao aplicar a força de 20 kN, conforme ilustra a figura, o deslocamento do ponto M é:

1. A4 mm
2. B5 mm
3. C6 mm
4. D10 mm
