Questão de Engenharia Civil — Estruturas — UNIRIO 2014

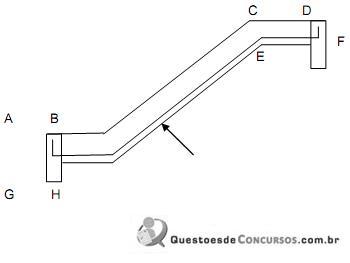

O desenho abaixo mostra a armadura positiva de uma viga bi-apoiada que sustenta parte de um lance de escada. A barra indicada por uma seta tem um trecho detalhado de modo errado. Ele teria uma mudança de direção e o complemento de outra barra, para as duas absorverem o empuxo ao vazio. O trecho está indicado no seguinte segmento

1. AF-D.
2. BE-F.
3. CH-E.
4. DG-H.
5. EG-A.
