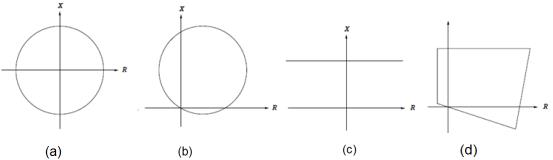

As figuras a seguir ilustram as características das zonas de operação, por meio das quais são classificados os relés de distância. Nesse contexto, assinale a alternativa correta.
- AO gráfico da figura (d) corresponde à característica do relé quadrilateral, definida por quatro linhas retas, sendo apenas possível de se obter em relés estáticos e digitais.
- BO gráfico da figura (a) corresponde ao relé de admitância, que possui uma característica circular centrada na origem do diagrama.
- CO gráfico da figura (b) corresponde à característica do relé de reatância, que possui uma característica circular a qual passa na origem.
- DO gráfico da figura (c) corresponde à característica do relé de impedância, que possui uma zona de alcance delimitada por uma reta paralela ao eixo R.
- EO relé de distância tipo mho não possui características representadas por nenhum dos gráficos acima.
