Questão de Engenharia Eletrônica — Análise de Sistemas Lineares — INSTITUTO AOCP 2015

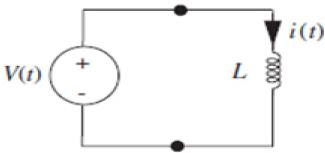

Supondo que um relé possa ser modelado como um indutor, tendo uma indutância de 10 mH, conforme fgura a seguir. Supondo, ainda, que ele fechará uma chave mecânica quando a sua corrente alcançar um valor igual a 10 mA. O degrau de tensão que deve ser aplicado ao relé para que a chave se feche em 100 µs, é igual a

1. A0,1 V.
2. B1 V.
3. C1,5 V
4. D2,0 V.
5. E2,5 V.
