Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — COMPERVE - UFRN 2015

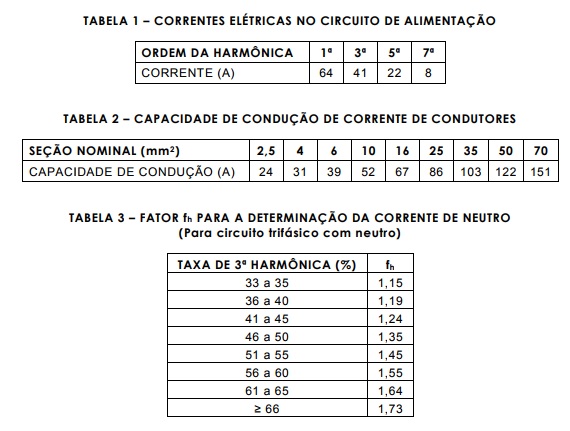

Deseja-se dimensionar o circuito de alimentação trifásico (3F + N) para um Quadro de Distribuição (QD) que fornece energia para uma sala com equipamentos de tecnologia da informação, os quais são geradores de terceira harmônica. As correntes nos condutores de fase apresentam, além da fundamental, harmônicas de 3ª, 5ª e 7ª ordens e seus valores máximos são apresentados na Tabela 1. Baseando-se nas Tabelas 2 e 3, a seção nominal dos condutores fase e neutro desse circuito serão, respectivamente,

1. A10 mm2 e 25 mm² .
2. B16 mm² e 35 mm² .
3. C25 mm² e 50 mm² .
4. D35 mm² e 70 mm² .
