Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — COMPERVE - UFRN 2015
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qq106233
- Banca
- COMPERVE - UFRN
- Órgão
- UFRN
- Ano
- 2015
- Nível
- Superior
- Cargo
- COMPERVE - - Engenheiro - Engenharia Elétrica

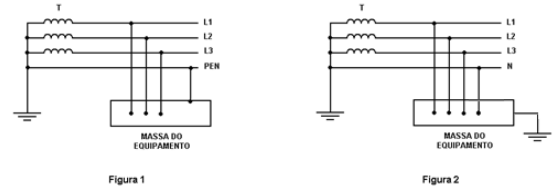

As Figuras 1 e 2 mostram esquemas de aterramento utilizados em instalações elétricas de baixa tensão, conforme a norma ABNT NBR 5410:2004.
Nessas figuras, T é o secundário do transformador, L1, L2 e L3 são as fases, N é o neutro e PEN é o condutor de proteção e neutro. De acordo com tais informações, os esquemas de aterramento representados nas referidas Figuras são denominados, respectivamente,
Nessas figuras, T é o secundário do transformador, L1, L2 e L3 são as fases, N é o neutro e PEN é o condutor de proteção e neutro. De acordo com tais informações, os esquemas de aterramento representados nas referidas Figuras são denominados, respectivamente,- ATN-CS e IT.
- BTN-S e TN-C.
- CIT e TN-CS.
- DTN-C e TT.
