Questão de Engenharia Eletrônica — Engenharia de Áudio e Telecomunicações — COMPERVE - UFRN 2015

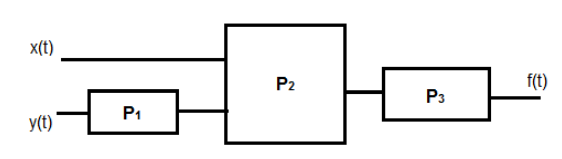

O circuito representado pelo diagrama de blocos abaixo é usado em um PLL. “P1” é um circuito defasador de (+ 90°), “P2” é um circuito multiplicador de quatro quadrantes e “P3” é um filtro passa-baixa que tem um pólo em ωp = 10 rad/s. Os sinais aplicados a entrada são x(t) = sen(104t + Ø) e y(t) = sen(104t).No caso, a saída f(t) é, aproximadamente, a função

1. Af(t) = k(senØcosØ + k/2), onde k é uma constante.
2. Bf(t) = 1/4 - (1/2cos2Ø)
3. Cf(t) = (sen104t)[cos(104t + Ø)].
4. Df(t) = (k/2)senØ, onde k é uma constante.
