Questão de Engenharia Eletrônica — Filtros — COMPERVE - UFRN 2015

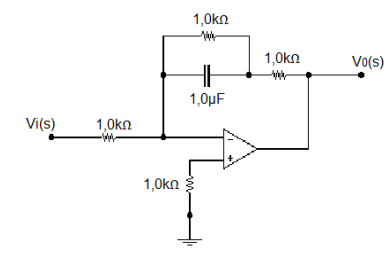

No diagrama de Bode, são marcados os pólos e os zeros da função de transferência F(s) = V0(s) / Vi(s). No circuito a seguir, o operacional é ideal e opera na região linear.Em relação ao circuito, serão marcados no diagrama de Bode,

1. A) um zero em 100 kHz/s e um zero em 2.000 kHz
2. Bum polo em 1.000 rad/s e um zero em 2.000 rad/s.
3. Cum polo em 2.000 rad/s e um zero em 100 rad/s.
4. Dum zero em 1.500 kHz e um pólo em 2.200 kHz.
