Questão de Engenharia Civil — Estruturas — COPEVE-UFMS 2015

Engenharia CivilEstruturas
Código
qq111172
Banca
COPEVE-UFMS
Órgão
UFMS
Ano
2015
Nível
Superior
Cargo
COPEVE - - Engenheiro Civil

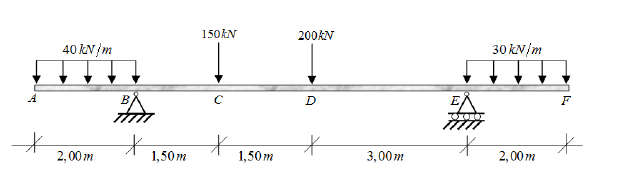

Considere a viga isostática com dois balanços mostrada na figura abaixo:Imagem associada para resolução da questão
  1. ANa seção "C", o momento fletor vale 243,75 kN.m e no trecho "BC" cortante vale 215,83 kN.
  2. BNas seções "A" e "F," o momento fletor vale -80 kN.m e - 60 kN.m, respectivamente.
  3. CNas seções "B" e "E", o cortante vale 80 kN e -134,17 kN ,respectivamente.
  4. DNo trecho "CD", o cortante é constante e tem valor igual a 150 kN.
  5. ENo trecho "AB" e no trecho "EF", o cortante tem variação parabólica de segundo grau.
Revelar gabarito e comentário

GabaritoA — Na seção "C", o momento fletor vale 243,75 kN.m e no trecho "BC" cortante vale 215,83 kN.
