Questão de Engenharia Civil — Desenho na Engenharia Civil — COSEAC 2015
Engenharia CivilDesenho na Engenharia Civil
- Código
- qq112274
- Banca
- COSEAC
- Órgão
- UFF
- Ano
- 2015
- Nível
- Médio
- Cargo
- Técnico em Edificações

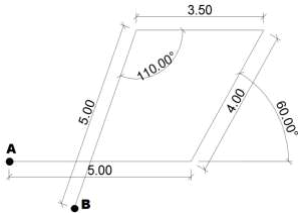

O desenho abaixo deverá ser feito no AutoCAD R14, utilizando somente as coordenadas relativas polares. Considerando-se que [Enter] significa pressionar uma vez a tecla “enter”, que é responsável pela entrada de dados do teclado, deve-se acionar o comando LINHA, estabelecer a origem no ponto A (0,0) e, em seguida, para que o desenho termine no ponto B, a sequência correta de comandos a ser digitada no teclado será:
- A@5<90[Enter]@4<120[Enter]@3.5<0[Enter]@5<110[Enter][Enter].
- B@5<0[Enter]@4<60[Enter]@3.5<180[Enter]@5<270[Enter][Enter].
- C@5<90[Enter]@4<90[Enter]@3.5<45[Enter]@5<300[Enter][Enter].
- D@5<0[Enter]@4<60[Enter]@3.5<180[Enter]@5<250[Enter][Enter].
- E@5<45[Enter]@4<80[Enter]@3.5<0[Enter]@5<110[Enter][Enter].
