Questão de Engenharia Civil — Desenho na Engenharia Civil — COSEAC 2015
Engenharia CivilDesenho na Engenharia Civil
- Código
- qq112286
- Banca
- COSEAC
- Órgão
- UFF
- Ano
- 2015
- Nível
- Médio
- Cargo
- Técnico em Edificações

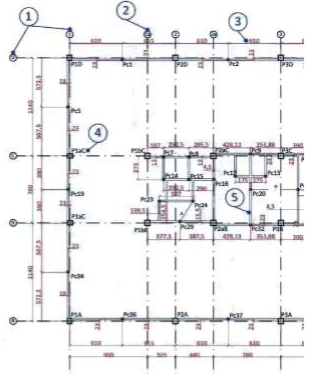

Na figura abaixo, desenho de uma planta de locação, os elementos indicados pelos números 1, 2, 3, 4 e 5, respectivamente, são denominados:
- Acotas para locação, identificação do pilar, viga baldrame, eixos de locação e eixos intermediários.
- Bviga baldrame, identificação do pilar, cotas para locação, eixos intermediários e eixos de locação.
- Cidentificação do pilar, cotas para locação, eixos intermediários, eixos de locação e viga baldrame.
- Deixos de locação, eixos intermediários, cotas para locação, identificação do pilar e viga baldrame.
- Eeixos intermediários, eixos de locação, cotas para locação, identificação do pilar e viga baldrame.
