Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — Centec 2015

Engenharia ElétricaEletromagnetismo na Engenharia Elétrica
Código
qq114486
Banca
Centec
Órgão
Centec
Ano
2015
Nível
Superior
Cargo
Professor - Automação Industrial

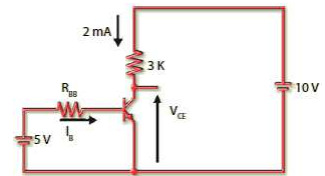

No circuito abaixo considere as seguintes informações:IC= 2 mA; β = 200 e transistor de Si. Determine VCE, IB e RBB.Q35.png 325×176
  1. AVCE = 5 Volts; IB = 0,05 mA e RBB = 370 KΩ
  2. BVCE = 4 Volts; IB = 0,01 mA e RBB = 430 KΩ
  3. CVCE = 3 Volts; IB = 0,01 mA e RBB = 530 KΩ
  4. DVCE = 2 Volts; IB = 0,02 mA e RBB = 220 KΩ
  5. EVCE = 1 Volts; IB = 0.05 mA e RBB = 360 KΩ
Revelar gabarito e comentário

GabaritoB — VCE = 4 Volts; IB = 0,01 mA e RBB = 430 KΩ
