Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — EXATUS 2015

Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
Código
qq115251
Banca
EXATUS
Órgão
BANPARÁ
Ano
2015
Nível
Superior
Cargo
Engenheiro Eletricista

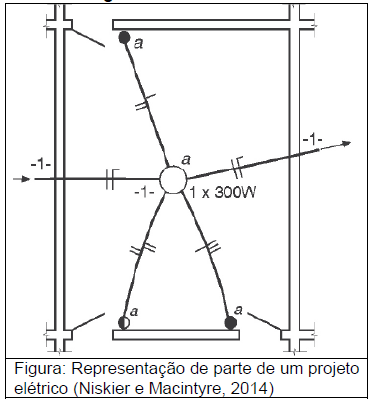

O esquema elétrico a seguir, representa um trecho constitutivo de um circuito de iluminação, o qual pode ser denominado como subcircuito.Assinale a alternativa que representa o esquema elétrico a seguir:Imagem associada para resolução da questão
  1. ALigação de uma lâmpada com dois interruptores paralelos (thee - way) e um interruptor (Four-way ).
  2. BLigação de uma lâmpada com um interruptor paralelo (thee - way) e dois interruptores (Four-way).
  3. CLigação de uma lâmpada com três interruptores paralelos (thee - way).
  4. DLigação de uma lâmpada com três interruptores (Four-way).
  5. ELigação de uma lâmpada com três interruptores simples.
Revelar gabarito e comentário

GabaritoA — Ligação de uma lâmpada com dois interruptores paralelos (thee - way) e um interruptor (Four-way ).

Link permanente: /questoes/qq115251
