Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — EXATUS 2015

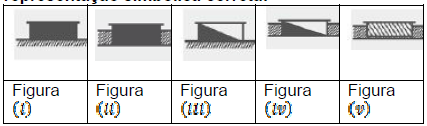

Na elaboração de projetos de instalações elétricas, muitos símbolos e gráficos são empregados para representar, de modo sistemático, o referido projeto. São apresentados a seguir um conjunto de símbolos usuais em projeto, segundo as NBR 5444:1989, 12519:1992 e 5410:2004/2008. Considere os símbolos a seguir e assinale a alternativa que descreve a representação simbólica correta:

1. AFigura (ii) representa “Distribuidor geral de luz e força no piso”.
2. BFigura (i) representa “Quadro terminal de luz eforça, aparente”.
3. CFigura (iii) representa “Quadro geral de luz e força, aprova de água”.
4. DFigura (iv) representa “Quadro geral de luz e força, com isolamento térmico”.
5. EFigura (v) representa “Caixa de tv a cabo blindado VGA”.
