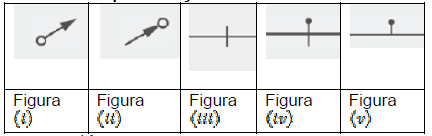

Para que possa ser elaborado um projeto de instalações elétricas, torna-se necessário que fiquem caracterizados e identificados os elementos ou partes que compõem o projeto. Além do mais, devem ser utilizados os símbolos e as convenções normatizadas, NBR 5444:1989, 12519:1992 e 5410:2004/2008. Considere os símbolos a seguir e assinale a alternativa que descreve a representação simbólica correta:
- AFigura (i) representa “Circuito que desce".
- BFigura (ii) representa “Circuito que sobe".
- CFigura (iii) representa “Condutor neutro no interior do eletroduto (N)".
- DFigura (iv) representa “Condutor bitola 1,0 mm2, fase ou neutro para campainha".
- EFigura (v) representa “Condutor bitola 1,5 mm2, retorno para campainha".
