Questão de Edificações — Aspectos Legais e Burocráticos em Edificações — FUNIVERSA 2015

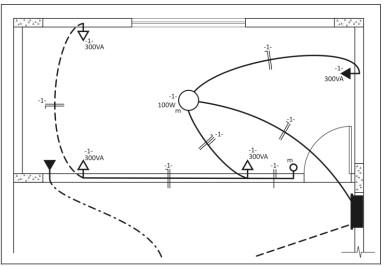

Recentemente, em novembro de 2014, a Associação Brasileira de Normas Técnicas cancelou a NBR 5444/1989, que definia os símbolos gráficos para projetos de instalação elétrica, sem indicar uma nova norma que a substitua. Contudo, durante o período de 25 anos em que essa última atualização da norma vigorou, centenas de milhares de projetos foram executados, utilizando-a como referência. A figura mostra elementos típicos de um projeto executado nesse período. A partir da interpretação dos símbolos mostrados no desenho, é correto afirmar que

1. Aa tubulação para telefone é embutida no teto e a saída para telefone está 1 m acima do piso.
2. Bhá dois circuitos instalados atendendo este ambiente e dois disjuntores no quadro de energia.
3. Chá três tomadas a 30 cm do piso e uma tomada a 2 m do piso nesse ambiente.
4. Do quadro geral de luz e força é aparente e há um eletroduto embutido no piso que chega à caixa.
5. Ehá passagem de condutor-terra em todos os eletrodutos de distribuição.
