Questão de Eletricidade — Instalações Elétricas em Eletricidade — FUNIVERSA 2015

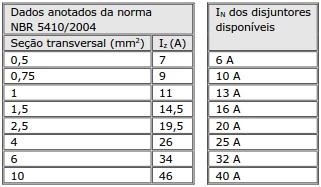

Uma instalação elétrica possui corrente de projeto calculada a ser considerada no dimensionamento dos condutores (IB) igual a 25,2 A. Para facilitar o processo de dimensionamento dos condutores e dos dispositivos de proteção a serem utilizados na instalação, um engenheiro consultou as tabelas da norma NBR 5410/2004 e anotou dados que relacionam as seções transversais dos condutores com as capacidades de condução destes, de acordo com a forma de instalação e as características do circuito sob análise. O engenheiro anotou, ainda, os dados das correntes nominais dos disjuntores disponíveis para a instalação. As anotações foram ilustradas nas tabelas a seguir, onde Iz é a corrente referente à capacidade máxima de condução dos condutores e IN é a corrente nominal dos disjuntores disponíveis.Considerando os dados anotados pelo engenheiro e a corrente de projeto IB calculada para garantir que a instalação respeitará a norma NBR 5410/2004 no que se refere à proteção contra sobrecarga, sem sobredimensionar os cabos e os disjuntores, a seção transversal dos condutores (em mm² ) e a corrente nominal do disjuntor (em A) a serem utilizadas serão iguais, respectivamente, a

1. A4 mm²e 25 A
2. B4 mm²e 32 A.
3. C6 mm²e 25 A.
4. D6 mm² e 32 A.
5. E10 mm² e 40 A.
