As cargas em circuitos trifásicos podem ser ligadas em estrela (Y) e em triângulo (Δ). As conexões em Y podem ainda apresentar conexão a 3 fios, como ocorre para as cargas em Δ, ou a 4 fios, existindo nesse caso um condutor neutro.

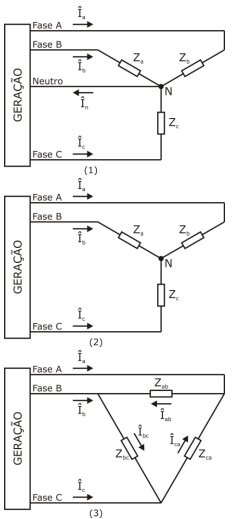

Nas figuras acima, foram ilustradas, nos circuitos (1) e (2), cargas em Y a 4 fios e a 3 fios, respectivamente, e, no circuito (3), foi ilustrada uma carga em Δ. Considerando a geração equilibrada, é correto afirmar que a(s)
Nas figuras acima, foram ilustradas, nos circuitos (1) e (2), cargas em Y a 4 fios e a 3 fios, respectivamente, e, no circuito (3), foi ilustrada uma carga em Δ. Considerando a geração equilibrada, é correto afirmar que a(s)- Asoma das correntes de linha Îa, Îb e Îcno nó N do circuito (1) será igual a zero quando a carga estiver
- Bsoma das correntes de linha Îa, Îb e Îc, no nó N do circuito (2), será diferente de zero quando a carga estiver desequilibrada.
- Ccorrentes Îab, Îbce Îca, na carga em triângulo ilustrada no circuito (3), serão iguais a zero quando geração e carga se encontrarem perfeitamente equilibradas.
- Dsoma das correntes de linha Îa, Îb e Îc no nó N do circuito (2) será sempre igual a zero, independentemente do desequilíbrio da carga, segundo a teoria dos circuitos elétricos.
- Ecorrentes Îab, Îbc e Îca serão perfeitamente equilibradas, independentemente do desequilíbrio das correntes de linha que entram na carga ilustrada no circuito (3).
