Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — FUNRIO 2015

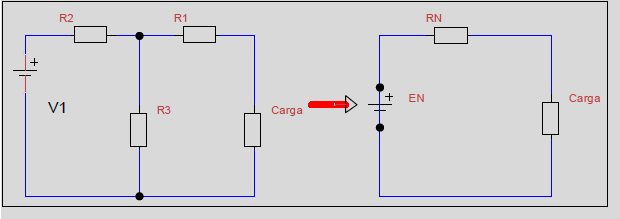

Os dois circuitos mostrados na figura abaixo alimentam a mesma carga e são equivalentes.Os valores de EN e RN, respectivamente, são:Dados: R1=5 Ω, R2=20 Ω e R3=60 ΩV1=16 V

1. A13 V e 20,0 Ω.
2. B6 V e 10 Ω.
3. C12 V e 20,0 Ω.
4. D5 V e 6,6 Ω.
5. E6 V e 16,6 Ω.
