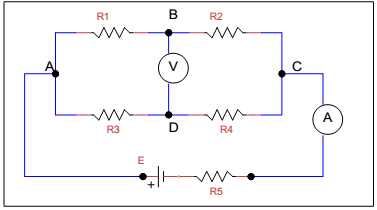

No circuito a seguir, a leitura do amperímetro ideal A e do voltímetro ideal V, medem, respectivamente:Dados: R1=40 Ω, R2=20 Ω, R3=10 Ω, R4=20 Ω, R5=5 Ω E=50 V
- A2 A e 13,3 V.
- B4 A e 8,5 V.
- C3 A e 10,2 V Ω.
- D2 A e 12,5 V.
- E3 A e 23,4 V.
