Questão de Engenharia Civil — Instalações em Engenharia Civil — IBFC 2015

Engenharia CivilInstalações em Engenharia Civil
Código
qq126797
Banca
IBFC
Órgão
Docas - PB
Ano
2015
Nível
Superior
Cargo
Engenheiro Civil

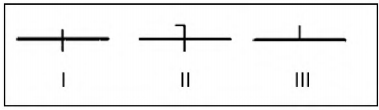

Analise o desenho a seguir sob a ótica da simbologia padrão em instalações elétricas prediais de baixa tensão para responder a esta questão. Assinale a alternativa correta que representa os desenhos.Imagem associada para resolução da questão
  1. AI. Condutor de neutro no interior do eletroduto; II. Condutor fase no interior do eletroduto; III. Condutor de retorno no interior do eletroduto.
  2. BI. Condutor de fase no interior do eletroduto; II. Condutor neutro no interior do eletroduto; III. Condutor de retorno no interior do eletroduto.
  3. CI. Condutor de retorno no interior do eletroduto; II. Condutor neutro no interior do eletroduto; III. Condutor de fase no interior do eletroduto.
  4. DI. Condutor de fase no interior do eletroduto; II. Condutor retorno no interior do eletroduto; III. Condutor de neutro no interior do eletroduto.
Revelar gabarito e comentário

GabaritoB — I. Condutor de fase no interior do eletroduto; II. Condutor neutro no interior do eletroduto; III. Condutor de retorno no interior do eletroduto.
