Questão de Eletrônica — Eletrônica Analógica — IF-MG 2015
EletrônicaEletrônica Analógica
- Código
- qq132072
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2015
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletrônica

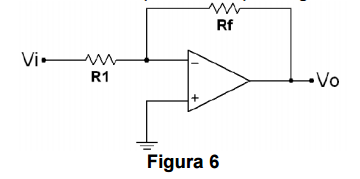

Considere o circuito eletrônico representado pela Figura 6.
Assinale a única alternativa correta que melhor represente a equação do sinal de saída “Vo”.
Assinale a única alternativa correta que melhor represente a equação do sinal de saída “Vo”.- AV0 = -Rf/R1 Vi
- BV0 = -R1/Rf Vi
- CV0 = Rf/R1 Vi
- DV0 = R1/Rf Vi
- EV0 = (1+ Rf/R1) Vi
