Questão de Eletrônica — Análise de Circuitos — IF-MG 2015
EletrônicaAnálise de Circuitos
- Código
- qq132073
- Banca
- IF-MG
- Órgão
- IF-MG
- Ano
- 2015
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletrônica

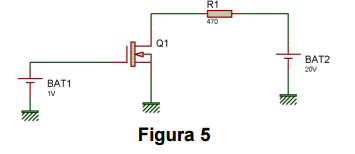

Considere o circuito eletrônico ilustrado pela Figura 5.Dados:R1=470ΩBAT1=1VBAT2=20VValores de Q1:IDSS=10mAVGS(OFF)= - 4V
Assinale a única alternativa correta que melhor represente o valor da tensão dreno-fonte no circuito eletrônico ilustrado pela Figura 5.
Assinale a única alternativa correta que melhor represente o valor da tensão dreno-fonte no circuito eletrônico ilustrado pela Figura 5.- A12,7mV
- B6,24V
- C6,24Mv
- D12,7V
- E1V
