Questão de Eletrônica — Eletrônica Analógica — IF-MG 2015

EletrônicaEletrônica Analógica
Código
qq132075
Banca
IF-MG
Órgão
IF-MG
Ano
2015
Nível
Médio
Cargo
Técnico de Laboratório - Eletrônica

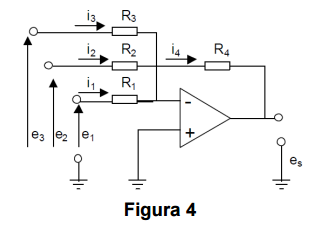

Considere o circuito eletrônico representado pela Figura 4.Imagem associada para resolução da questãoAssinale a única alternativa correta que melhor represente a equação do sinal de saída “es”.
  1. Aes= -R4 (e1/R1 + e2/R2 +e3/R3)
  2. Bes= R4 (e1/R1 + e2/R2 +e3/R3)
  3. Ces= -R4 (e1/R1 - e2/R2 - e3/R3)
  4. Des= -R4 (e1/R1 * e2/R2 * e3/R3)
  5. Ees= R4 (e1/R1 - e2/R2 - e3/R3)
Revelar gabarito e comentário

GabaritoA — es= -R4 (e1/R1 + e2/R2 +e3/R3)

Link permanente: /questoes/qq132075
