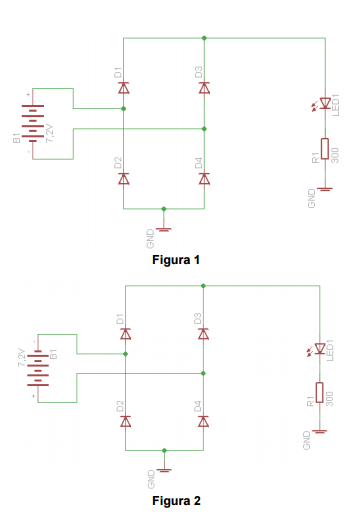

Considerando os diodos D1, D2, D3 e D4 como sendo “ideais” e os diagramas eletrônico representado pelas “Figuras 1” e “Figura 2”.Dados: R1 = 300Ω VLED=1,2V (Tensão típica de trabalho LED genérico) B1=7,2V
Assinale a única alternativa correta:
Assinale a única alternativa correta:- AO LED 1 permanece aceso somente para o diagrama eletrônico representado pela “Figura 1”
- BO LED 1 permanece aceso para o diagrama eletrônico representado pela “Figura 1” e “Figura 2”
- CO LED 1 permanece aceso somente para o diagrama eletrônico representado pela “Figura 2”
- DO LED 1 permanece apagado para o diagrama eletrônico representado pela “Figura 1” e “Figura 2"
- EO LED 1 permanece apagado somente para o diagrama eletrônico representado pela “Figura 2”
