Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — IF-PA 2015

EletrotécnicaCircuitos Elétricos em Eletrotécnica
Código
qq132303
Banca
IF-PA
Órgão
IF-PA
Ano
2015
Nível
Superior
Cargo
Professor - Eletrotécnica

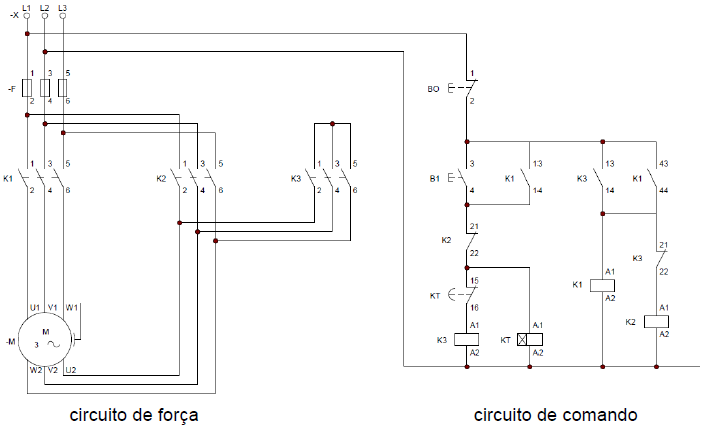

A figura a seguir mostra os circuitos de força e de comando de uma chave de partida estrela-triângulo que é utilizada para reduzir o valor da corrente de partida de um motor de indução trifásico. Marque a alternativa correta em relação a energização das bobinas K1, K2, K3 e KT.Imagem associada para resolução da questão
  1. AAo ser pressionada a botoeira B1, inicialmente as bobinas K1, K3 e KT ficam energizados. Passado o tempo de ajuste de KT, K1 e K2 ficam energizada.
  2. BAo ser pressionada a botoeira B1, inicialmente as bobinas K2, K3 e KT ficam energizados. Passado o tempo de ajuste de KT, K1 e K2 ficam energizada.
  3. CAo ser pressionada a botoeira B1, inicialmente as bobinas K1, K3 e KT ficam energizados. Passado o tempo de ajuste de KT, K1 e K3 ficam energizada.
  4. DAo ser pressionada a botoeira B1, inicialmente as bobinas K1, K2 e KT ficam energizados. Passado o tempo de ajuste de KT, K3 e K2 ficam energizada.
  5. EAo ser pressionada a botoeira B1, inicialmente as bobinas K2, K3 e KT ficam energizados. Passado o tempo de ajuste de KT, K3 e K2 ficam energizada.
Revelar gabarito e comentário

GabaritoA — Ao ser pressionada a botoeira B1, inicialmente as bobinas K1, K3 e KT ficam energizados. Passado o tempo de ajuste de KT, K1 e K2 ficam energizada.

Link permanente: /questoes/qq132303
