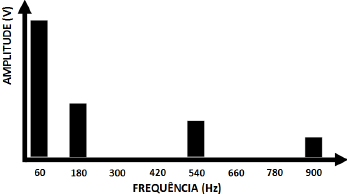

Um determinado consumidor de energia elétrica solicitou avaliação da qualidade de energia de sua instalação e, dentre as análises resultantes, recebeu o espectro harmônico representado na figura abaixo. Somente com base neste espectro, assinale a alternativa CORRETA.
- AAs componentes harmônicas presentes são predominantemente de sequência negativa na instalação.
- BAs componentes harmônicas presentes são predominantemente de sequência positiva na instalação.
- CO espectro sugere indícios de corrente circulando no neutro da instalação.
- DExcluindo-se a componente fundamental, a componente harmônica de maior impacto na instalação é a de 5a ordem.
- EHá predominância de harmônicas pares na instalação.
